Новая конструкция К­120 разработана специально для частных домов и коттеджей, снабжена сложной системой профилей с терморазрывом, который значительно уменьшает теплопередачу и теплопотери вашего дома.
Конструкция К120

Новая конструкция К­120 (может быть как внутреннего так и наружного открывания) разработана специально для частных домов и коттеджей, снабжена сложной системой профилей с терморазрывом, который значительно уменьшает теплопередачу и теплопотери вашего дома.

«Терморазрыв» – вставка из композитного материала замкнутого профиля с низким коэффициентом теплопроводности.
Благодаря терморазрыву в конструкции, при уличной низкой отрицательной температуре внутренняя отделка двери будет иметь комнатную температуру. На двери устанавливается три контура уплотнения. Используются только влагостойкие отделки: шпонированные панели, панели на основе «Фибропараллель» и эксклюзивная отделка «Рельеф».

По требованию заказчика, возможна установка 3й петли!

Дверь обладает отличными защитными свойствами:

  • замковые карманы с двойным усилением (суммарно 8 мм);
  • до 4 мм бронелист перед замком;
  • врезная защита цилиндра DiSec.

Конструкция К120толщина металла перед замком (в мм)

Конструкция К120 противосъёмные штыри


Конструкция К120 крепление панели без металлических уголков

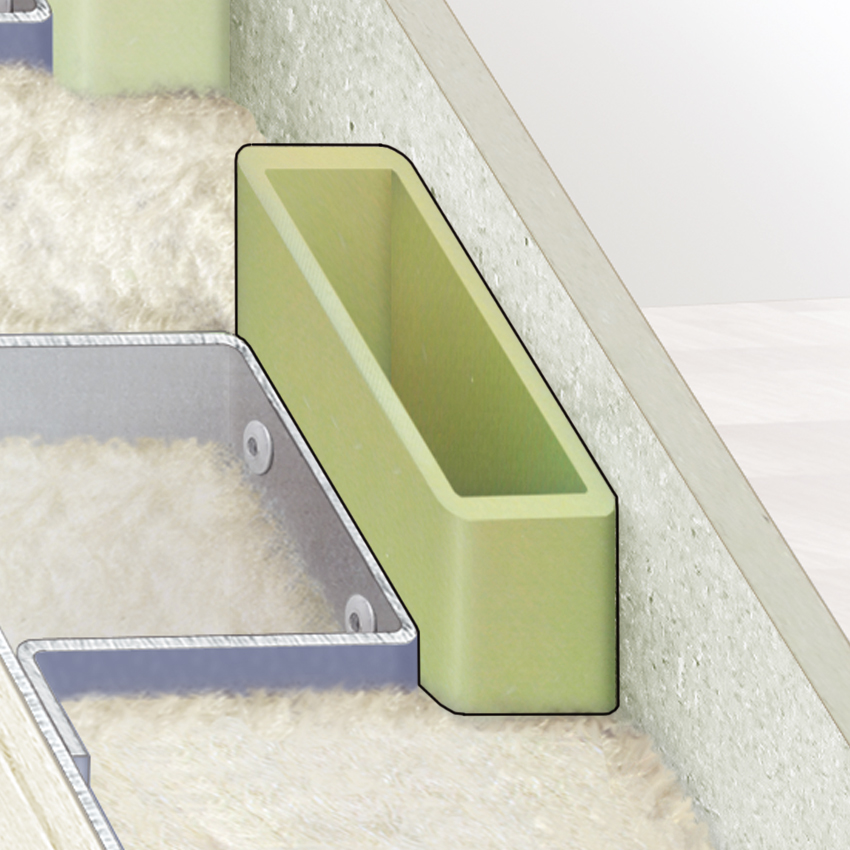

Конструкция К120 «Терморазрыв» – вставка из композитного
материала с низким коэффициентом теплопроводности







Конструкция К120

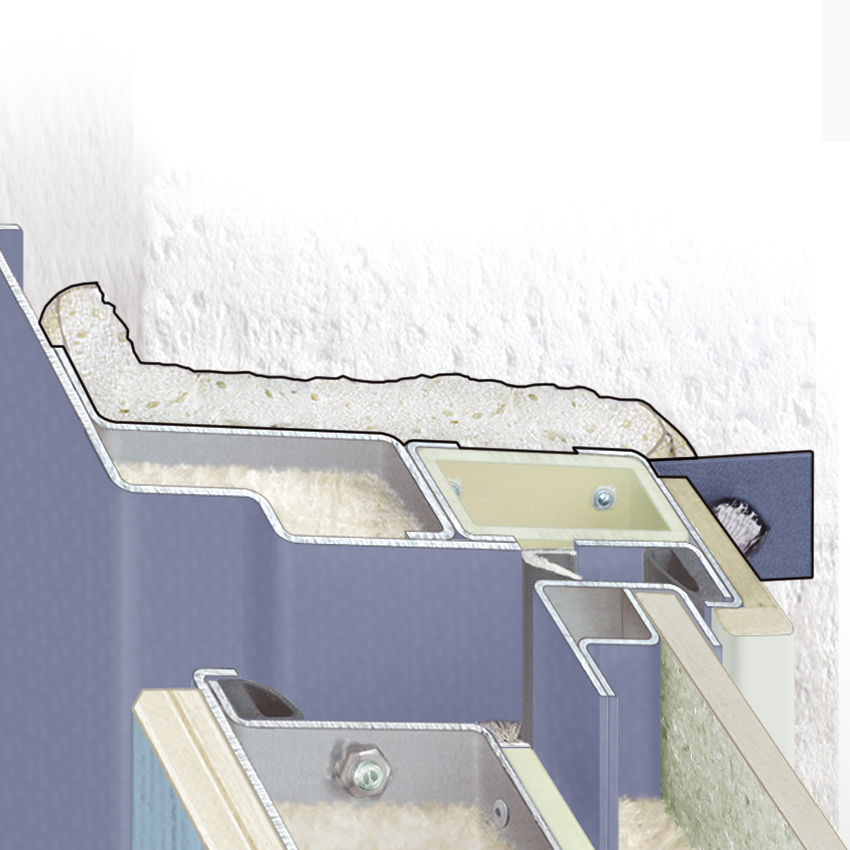

Основные элементы установленного МДБ в проёме

1
Торец проёма стены
2
Монтажная пластина, прижатая к стене с вбитым и заваренным штырем
3
Двухкамерная дверная коробка (s=2 ± 0,2 мм), с терморазрывом
4
1й основной контур уплотнения
5
2й контур уплотнения
6
Противосъёмный штырь
7
«Терморазрыв» ­ вставка из стеклотекстолита
8

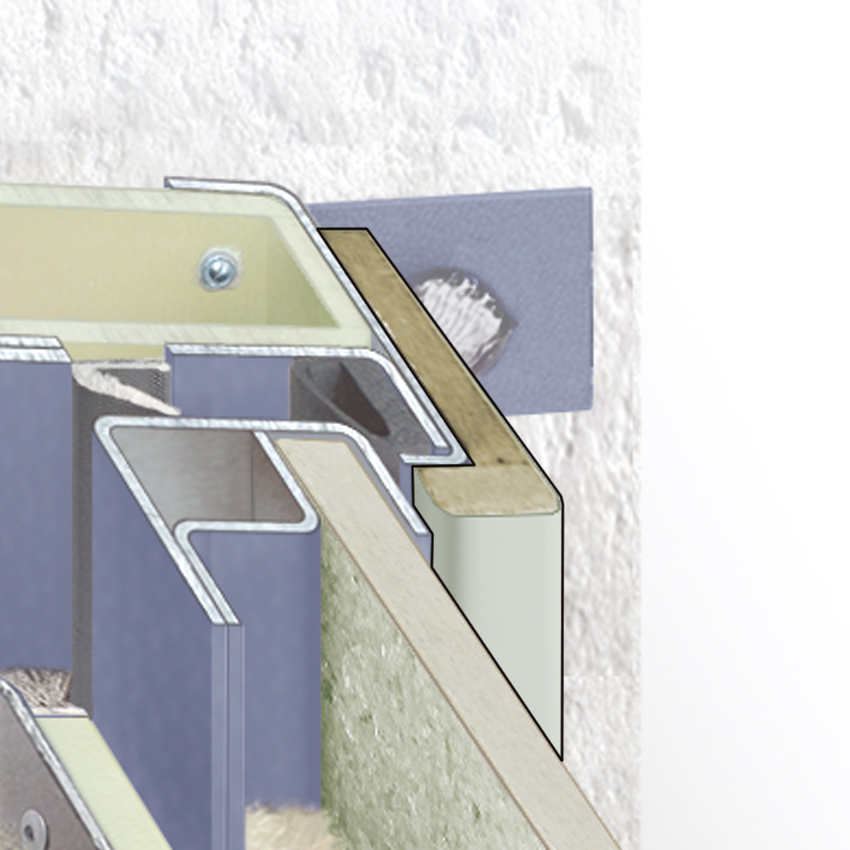

«Обналичка» ­ декоративное оформление нащельника конструкции (МДФ покрытый плёнкой)
9
Звуко-, термозащитное заполнение дверного полотна и рёбер жесткости
10
Рёбра жёсткости (s=2 ± 0,2 мм)
11
«Терморазрыв» ­ вставка из замкнутого профиля, из стеклотекстолита
12
Наружный стальной лист (s=2 ± 0,2 мм)
13
Наружная влагостойкая панель отделки (ПКФЛ)
14
Внутренняя панель отделки
15

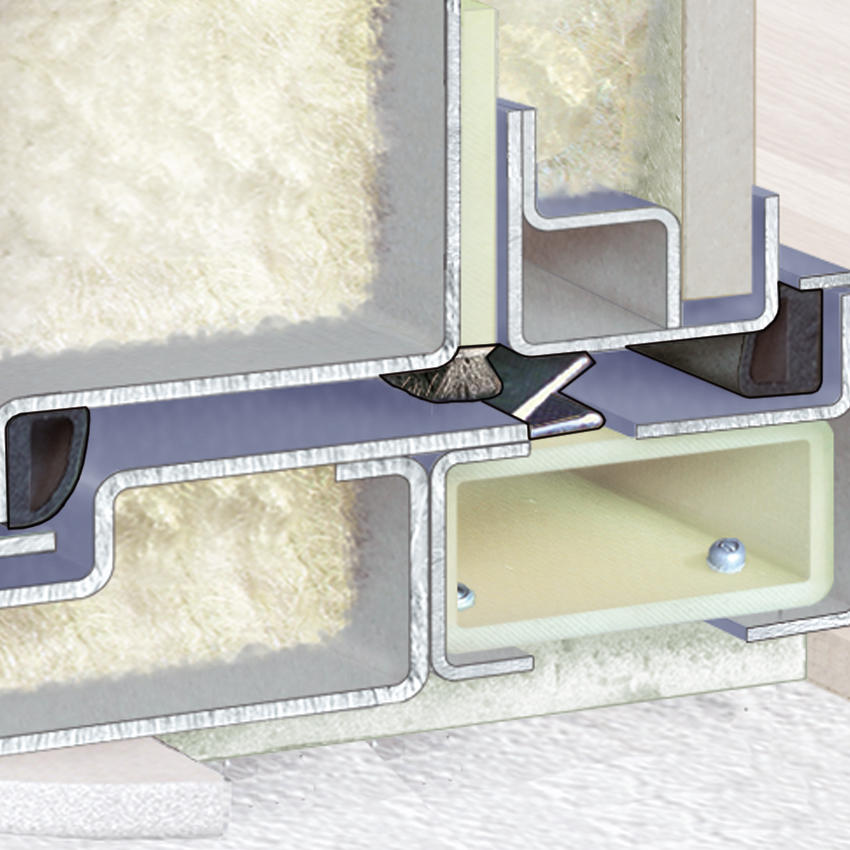

«Терморазрыв» ­ вставка из стеклотекстолита с щёточным уплотнителем (шлегель)
16
3й эластичный контур уплотнения
17
«Терморазрыв» ­ вставка из замкнутого профиля, из стеклотекстолита в пороговой части
18

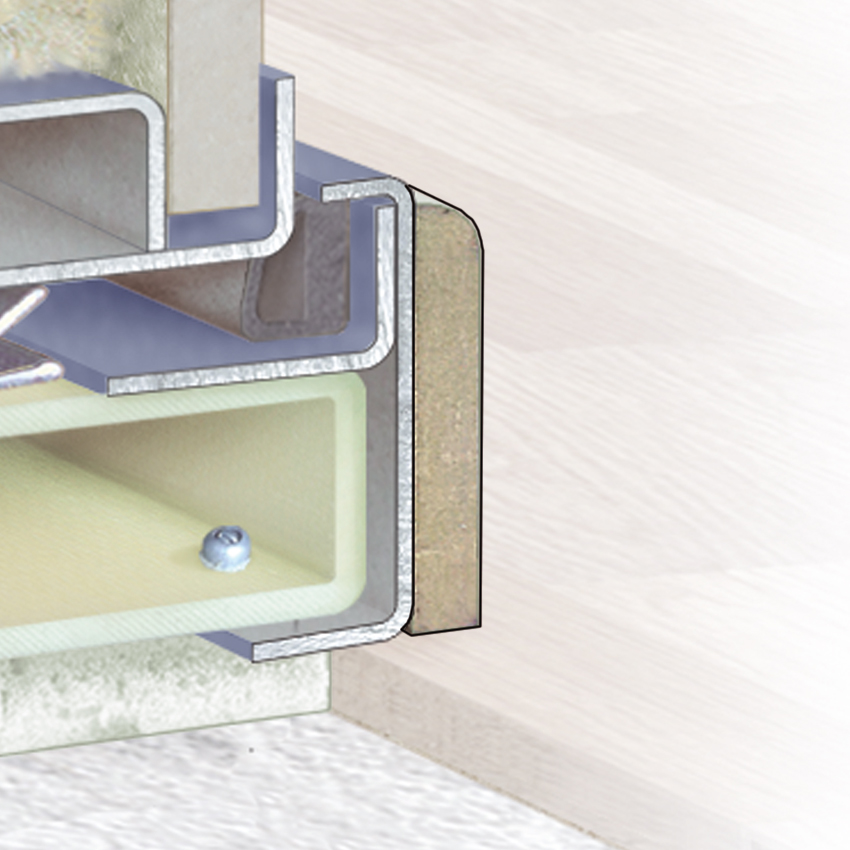

«Обналичка» ­ декоративное оформление нащельника пороговой части конструкции (МДФ покрытый плёнкой)
19
Монтажная пена (по периметру блока, включая полость под порогом)
20
Нижняя опорная безосевая петля «Барк»




* В базовую конструкцию и установку дверного блока не входят. Все размеры указаны в мм.
