Конструкция К90
Благодаря новой коллекции используемых отделок у двери минимальное количество видимых частей металла. В отличие от конструкции К-80 полотно двери не утопленное, в результате наличник и отделка идут в одной плоскости.
Новая конструкция К-90 разработана для вас с упором на эстетический вид.
Благодаря новой коллекции используемых отделок у двери минимальное количество видимых частей металла. В отличие от конструкции К-80 полотно двери не утопленное, в результате наличник и отделка идут в одной плоскости.
Помимо эстетики у К-90 отличные защитные характеристики:
- 10.5 мм металла перед замком (в том числе бронепластина 4.5 мм и усиленный замковый карман 4 мм)
- защита от вскрытия килечным ножом
Заполнение монтажного зазора сухой смесью по всему периметру с заполнением дверной коробки и порога.
Есть возможность установки второго листа металла.
Модель сочетает в себе широкий выбор отделок, фурнитуры и замков, есть возможность покраски дверной коробки в 2 разных цвета (со стороны подъезда один цвет, а со стороны квартиры другой).

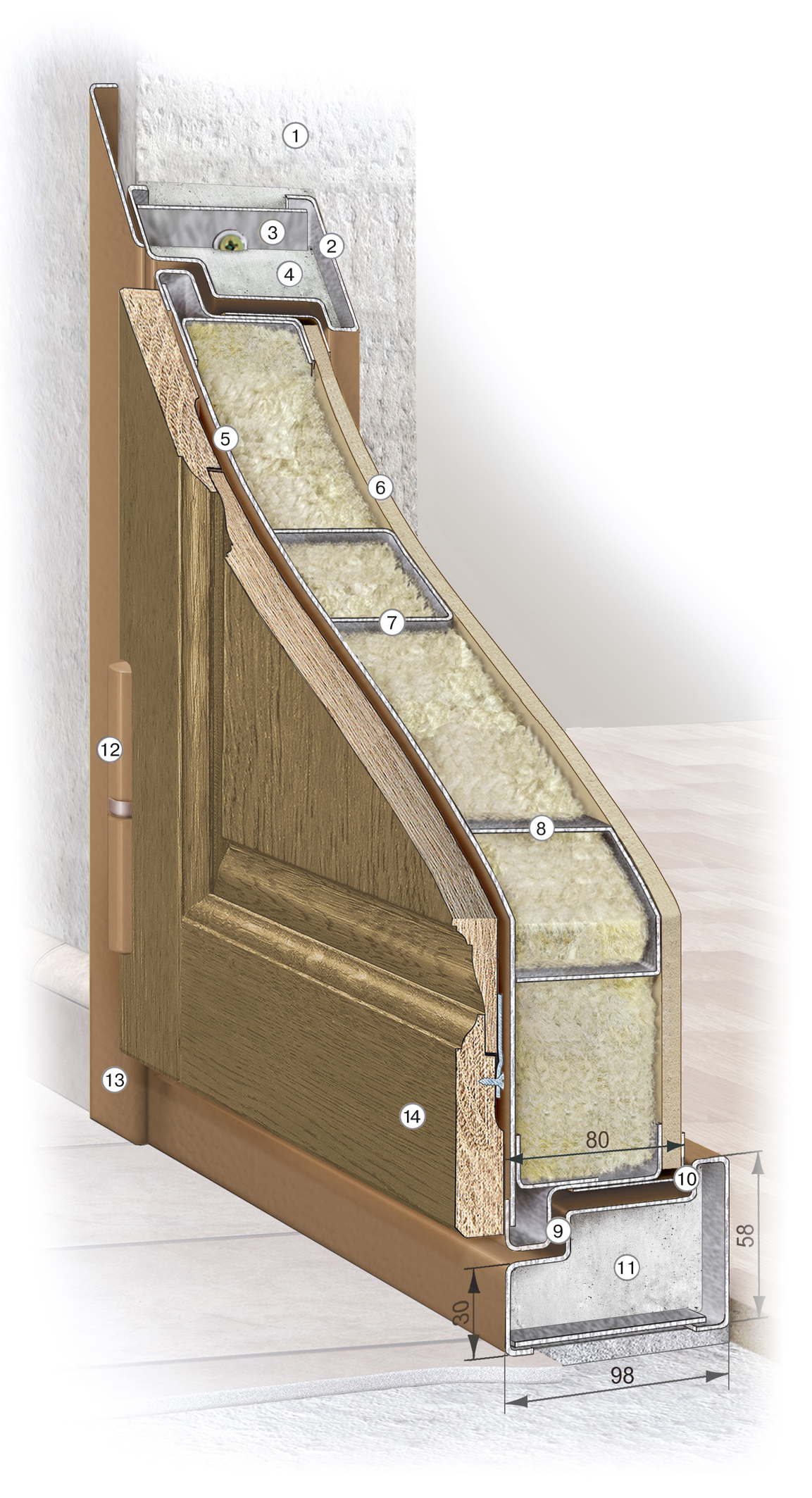

Основные элементы установленного МДБ в проёме
1
Торец проёма стены
2
Дверная коробка из гнутого профиля (s = 2,0 ± 0,2 мм.)
3
Монтажная пластина с анкерным болтом или вбитым и проваренным штырем
4
Заполнение рамы и монтажного зазора по периметру сухой смесью*
5
Наружный стальной лист (s = 2,0 ± 0,2 мм.)
6
Панель отделки изнутри
7
Вертикальные рёбра жёсткости дверного полотна (s = 2,0 ± 0,2 мм.)
8
Горизонтальные рёбра жёсткости дверного полотна (s = 2,0 ± 0,2 мм.)
9
1-ый контур уплотнения
10
2-ой контур уплотнения
11
Заполнение порога рамы сухой смесью
12
Осевая петля на опорном подшипнике
13
П - образный накладной наличник со скрытым креплением
14
Панель отделки снаружи, фасадного исполнения, с вырезом под петли
* В базовую конструкцию и установку дверного блока не входят. Все размеры указаны в мм.
